Shandong TaoFong CNC Machine Tool Co., Ltd. er en af de førende producenter og leverandører af gantry cnc fræsning i Kina, understøtter også tilpasset service. Velkommen til at købe gantry cnc fræsning af høj kvalitet til salg her fra vores fabrik. God service og rimelige priser er til rådighed.

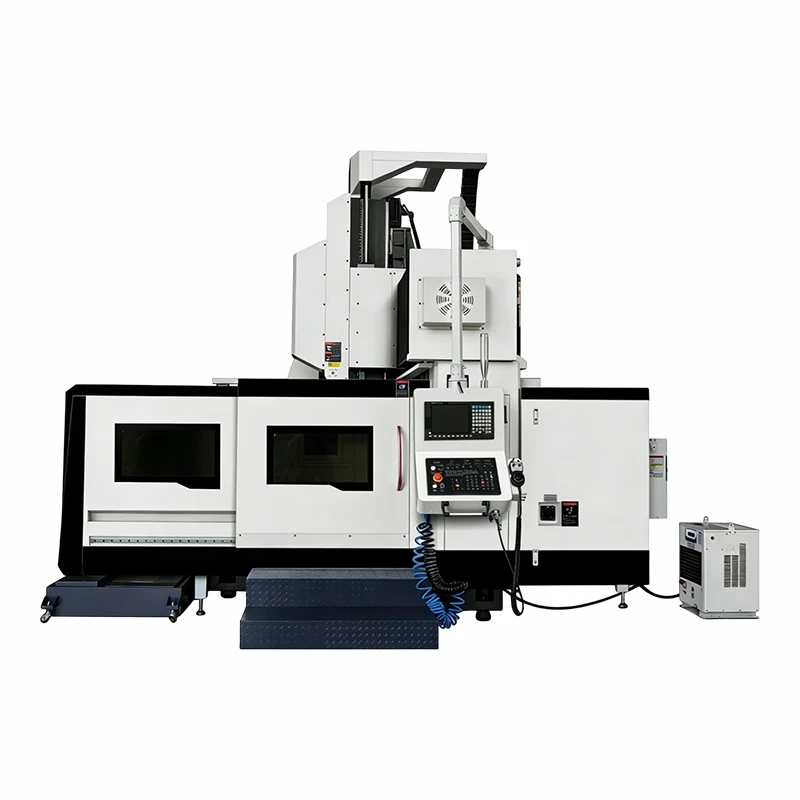

Gantry cnc fræsemaskine GMC1612 er en slags CNC-maskine med høj præcision og kraftig portaltype, der bruges til at behandle mellemstore og store dele. I modsætning til vertikale bearbejdningscenter og generelle horisontale modeller, bruger den en fast portalstruktur med et stort arbejdsbordareal og lang vandring, har fremragende stivhed og effektivitet i skæring. De vigtigste anvendelser af denne metode er metalmaterialer såsom kulstofstål, legeret stål, aluminiumslegeringer, formstål og støbejern; Det kan behandle ikke-metalliske materialer, herunder tekniske plastprodukter; Leverer pålidelige og effektive behandlingsløsninger til store-dele i maskin-, bil-, rumfarts- og byggeindustrien.
Produktfordele
Stor-behandlingskapacitet og stabil belastning-leje
GMC1612 har en portaltype, dens arbejdsområde er 1000*1600 mm, og den maksimale belastning kan nå op til 10 tons; Denne maskine er meget bedre end lodret bearbejdningscenter eller små-hængende modeller. X-aksen, Y-aksen og Z-aksens vandringsafstand er 1600x1200 x700 mm, portalstørrelsen er 1230*860mm bred, hvilket giver mulighed for en stabil behandling af store-arbejdsstørrelser-, strukturkomponenter, så tynde, tomme pladedele, inklusive store støbeforme og tynde pladestykker. Det faste portal og det bevægelige arbejdsborddesign sikrer driftsstabilitet under høje-belastningsforhold på grund af et tungt{18}}arbejde.
Høj stivhed og overlegen præcision
Maskinens portalbjælke, leje og søjle er fremstillet af HT300-støbejern af høj-kvalitet ved at bruge harpikssandstøbeteknologi efter at have frigivet de indre spændinger via sekundær vibrationsældningsbehandling. Efter optimering ved hjælp af finite element analyse til at fordele kræfter rimeligt og forbedre vibrationsabsorptionseffektiviteten. BT40-spindel (valgfrit BT50), forspændt C3-præcisionskugleskrue og det taiwanske firma HIWIN/PMI kraftig lineær styrevej; Dens positionsnøjagtighed er ±0,008 mm (X/Y-akse) og ±0,01 mm (Z-akse); Repeterbarhedens forskydningsnøjagtighed når ±0,005 mm.
Effektiv skæring og alsidig forarbejdning
Den 11/15 kW høj-spindelmotor har tilstrækkeligt drejningsmoment og kan nå en maksimal spindelhastighed på 8000 rpm eller endda op til 12000 rpm valgfrit. Den er typisk forsynet med et værktøjsmagasin af 24-stationsarme-type, der understøtter hurtige værktøjsskift og kontinuerlig behandling med flere-processer for at forkorte ikke--behandlingstiden. Understøttelse af fræsning, boring, boring, mod-boring og andre processer; den leveres med et venstre-til-fræsehoved, der gør det muligt at udføre 5-sidet skæring i én position for at øge outputtet.
Intelligent betjening og pålidelig ydeevne
Udstyret med en enkel, bekvem CNC-løsning (såsom den fra Fanuc, siemen eller GSK) kan der vælges til tre-akse-kobling,-realtidsprogramopdatering og automatisk overvågningsfunktion for fejl. Den er blevet udstyret med et automatisk koncentreret smøresystem, et spindel-olie-kølesystem og en-højtryks-spån-transportør for at forlænge levetiden for kritiske dele og sikre stabil drift over 24 timer. Det har også el-kabinet klimaanlæg for at opretholde en stabil temperatur og beskytte elektriske komponenter.
Produktets vigtigste tekniske parametre
|
SPECIFIKATIONER |
Enheder |
GMC1612 |
|
Bordstørrelse (B*L) |
mm |
1000*1600 |
|
X-aksevandring |
mm |
1600 |
|
Y-aksevandring |
mm |
1200 |
|
Z-aksevandring |
mm |
700 |
|
Portalbredde/gennemløbshøjde |
mm |
W:1230/H:860 |
|
Bordbelastning |
t |
2 |
|
Afstand mellem spindelnæse og bordflade |
mm |
100-800 |
|
T slot(antal-bredde*pitch) |
- |
7-22*140 |
|
Spindel tilspidsning |
- |
BT40 |
|
Spindelhastighed |
r/min |
8000 |
|
Hurtig travershastighed |
m/min |
24/24/24 |
|
Skære fremføringshastighed |
m/min |
10 |
|
Hovedmotoreffekt |
kw |
11/15 |
|
Værktøjsmagasin |
Arm 24 |
|
|
Positioneringsnøjagtighed |
mm |
X/Y 0.0075 Z 0.015 |
|
Gentag positioneringsnøjagtighed |
mm |
0.005 |
|
Samlet dimension (L*B*H) |
mm |
4300*3200*3600 |
|
Maskinens vægt (ca.) |
t |
10 |
Maskinens standarddetaljer
MASKIN KONSTRUGER
Høj styrke høj kvalitetHT300støbejern
STYRESYSTEM
Standard: syntec kontrolsystem
TAIWAN PRÆCISIONSSPINDEL
1. Taiwan spindel
2. Bestået dynamisk balance ISO rating test
TAIWAN VÆRKTØJSMAGASINET
1.TaiwanOKADA arm 24 værktøjsmagasin .
2. værktøjsskiftetid kun 2-3 sekunder.
1 kendt mærke blyskrue,
2. blyskrueleje med SKF- eller NACHI-leje,
3. kobling YC direkte forbundet
TAIWAN PRÆCISION LINEÆRE SKINNER
1. Taiwan højhastighedsrulle lineær styreskinne, positioneringsnøjagtighed kan nå μm klasse
SMØRESYSTEM
HERGAutomatisk centraliseret smøreanordning.
PNEUMATISKE KOMPONENTER
Standard medAirTACPneumatiske komponenter
1. med Schneider sikkerhedselektriske komponenter
2. Lynstik som standard
Hver maskine bestod Renishaw laserinterferometertest og ballbar-test
Applikationsscenarier
Stor form- og formindustri:Det bruges ofte til at fremstille relativt simpel form, herunder formemnet, formbunden og indsatsen til større prægeform, trykstøbeform eller plastsprøjtestøbeform. GMC1612 har et stort arbejdsbord og høj stivhed, der muliggør skrubning og semi-bearbejdning af overfladen på en stor-formkomponent, når den er monteret; Ved at reducere den sekundære-behandlingstid forbedrer dette skimmel-behandlingseffektiviteten.
Tunge maskiner og tekniske maskiner:Velegnet til produktion af store-strukturer i højtydende mekanisk udstyr, såsom hydrauliske ventiler, understøtninger og baser, chassiskomponenter, bjælkestrukturer osv. Disse dele har stor volumen og tung vægt, og maskinens 2,5-tons belastningskapacitet og store vandring kan fuldt ud opfylde deres forarbejdningsbehov.
Bil- og rumfartskomponenter:Anvendelse til at behandle store-bilkomponenter (f.eks. karrosserier, store motordæksler) og højtydende rumfartsstrukturer. Den høje nøjagtighed og stabilitet sikrer, at forarbejdningskvaliteten af disse vigtige komponenter opfylder de strenge standarder for bil- og rumfartsindustrien.
Arkitektoniske og industrielle metalprodukter:Velegnet til behandling af-arkitektoniske aluminiumsprofiler i stor skala, industrielle stålrammer og andre dele. En stor-bearbejdningsevne og et højt-præcisionsniveau kan opfylde kravene til arkitekturudsmykning og fremstilling af industrielt udstyr.
Præcisionsmaskineri og støberifremstilling:Bruges til at behandle store-mekaniske højpræcisionskomponenter og komplekse støbegods, herunder store tandhjul, aksler og andre typer dele. Den er velegnet til håndtering af komplicerede former og store-arbejdsdele-i støberier eller virksomheder, der fremstiller præcisionsmaskiner-;
FAQ
Q: Hvad er nøglespecifikationerne for gantry cnc fræsemaskinen GMC1612?
A: Arbejdsbordstørrelse:L×B=1600mm × 1.050 mm;maksimal nominel belastningskapacitet:2T. X/Y/Z-aksens vandring er 1650×1200×700 mm, portalbredde 1230 mm, passeringshøjde 860mm. Spindelhastighedsområde: 40-8000 Rpm; Positioneringsnøjagtighed ±0. 0075 mm (X/Y); ±0. 015mm(Z); Gentag positioneringsnøjagtighed ±0. 005 mm. Spindelmotoreffekt: 11/15 kW; Værktøjsmagasinkapacitet: 24 stationer.
Q: Hvad er spindeltypen, og kan den opgraderes?
A: Standardspindelen er BT40; hvis det kræves af proceskravene, kan det udskiftes med BT50. Spindelhastigheden kan også øges til at nå 10.000 og 12.000 r/min for høj-skæring.
Sp.: Hvilke materialer kan GMC1612 behandle, og er den velegnet til store{1}}arbejdsemner?
A: Bearbejder hovedsageligt metalmaterialer, såsom kulstofstål, legeret stål, aluminiumslegeringer, formstål, støbejern osv., og håndterer også ingeniørplast. Ja, dets 1600×1050 mm arbejdsbord og 2,5-tons belastningskapacitet er specielt designet til store emner, velegnet til stor-format og bearbejdning af tunge dele.
Spørgsmål: Hvilken eftersalgsservice- tilbydes, og hvad er garantiperioden?
A: Garantiperioden dækker et år, og vores virksomheders kvalitetsstyring er ISO 9001 /CE/ROHS-produkter. Teknisk support døgnet rundt; On-service; Sørg for ægte reservedele; Tilbyd gratis operatørtræningsklasser; Videotjenester efter-salgsinspektion. Betalingsperioden er: 30 % forud og 70 % før-forsendelse;
Q: Hvad er maskinens samlede størrelse og vægt, og er den let at installere?
A: Cirka 4300 × 3200 × 3600 mm i størrelse, og den omtrentlige masse er omkring 10,5 tons. Levere omfattende installationsmanualer og kan organisere ingeniørpersonale til at komme på stedet til idriftsættelse, tilslutningsarbejde (gebyr-for-service).
